Dimenzije nakladalne rampe - višina, naklon, dolžina

Pravilno dimenzionirana nakladalna rampa mora premostiti razliko v višini med tlemi in tovornim vozilom pri naklonu, ki ne presega 30 % (kar znaša 16,5°). Tri ključne dimenzije nakladalne rampe, ki jih morate strogo uskladiti pred vsako investicijo, so: delovna višina (razdalja od tal do nakladalne površine vozila), naklon nakladalne rampe in delovna dolžina rampe. Slednjo izračunate s standardizirano logistično formulo. S pravilno izbiro teh parametrov preprečite poškodbe strojne opreme in zagotovite tekoč pretok blaga.

Kako izračunati pravilno delovno dolžino nakladalne rampe?

Za varen izračun dolžine rampe uporabite formulo L = H × 100 / A. Delite višinsko razliko (H) z želenim naklonom v odstotkih (A) in pomnožite s 100. Za nakladanje viličarja na kamion z višino 1,2 metra pri varnem naklonu 10 %, potrebujete rampo dolžine 12 metrov.



Tri ključne dimenzije nakladalne rampe

Načrtovanje pretovorne točke zahteva natančno geometrijsko uskladitev prostora. Zanemarjanje enega samega parametra vodi v operativne zastoje.

• Delovna višina: Določa vertikalni dvig, ki ga je treba premagati. Giblje se od 600 mm za dostavna vozila do 1500 mm za posebne prikolice.
• Naklon nakladalne rampe: Maksimalna dovoljena vrednost je 30 % (16,5°). To ni priporočilo, temveč zgornja tehnična meja zdrsa.
• Delovna dolžina rampe: Posledica prvih dveh parametrov. Določa dejanski prostor, ki ga naprava zasede na dvorišču.



Kratek pregled osnovnih parametrov za varno nakladanje

Varnost pretovora je neposredno odvisna od interakcije med naklonom in vrsto opreme. Ročni paletni viličarji zahtevajo povsem drugačne pogoje kot težki plinski stroji. V letu 2026 smernice industrijske varnosti ostro ločujejo infrastrukturo za pešce in opremo za strojni pretovor. Dimenzije morajo omogočati, da se težišče stroja nikoli ne premakne izven varnega trikotnika stabilnosti.



Povezava med višino in dolžino pri načrtovanju

V naši praksi dobav logistične opreme pogosto opažamo, da se napake zgodijo že pri osnovni meritvi višinskih razlik. Dolžina je vedno funkcija višine in izbranega naklona. Manjši kot je končni naklon, daljša mora biti vozna površina. Razumevanje tega razmerja je osnova za optimalno izbiro, pri čemer vam je na voljo naša celotna ponudba nakladalnih ramp.

Delovna višina in ustrezna izbira za tovorna vozila

Višina nakladalnega nivoja diktira zasnovo celotnega sistema. Vsako vozilo v voznem parku ima drugačne tehnične specifikacije nakladalnega mesta.

Kaj je delovna višina in zakaj je pomembna

Delovna višina označuje statično razdaljo od utrjenih tal do nivoja kasona. Med samim pretovorom se ta višina spreminja. Ko težak stroj zapelje na prikolico, se vzmetenje vozila posede. Ta dinamični odmik znaša tudi do 15 centimetrov. Zato fiksne meritve praznega vozila niso zadostne za določitev končnih parametrov.

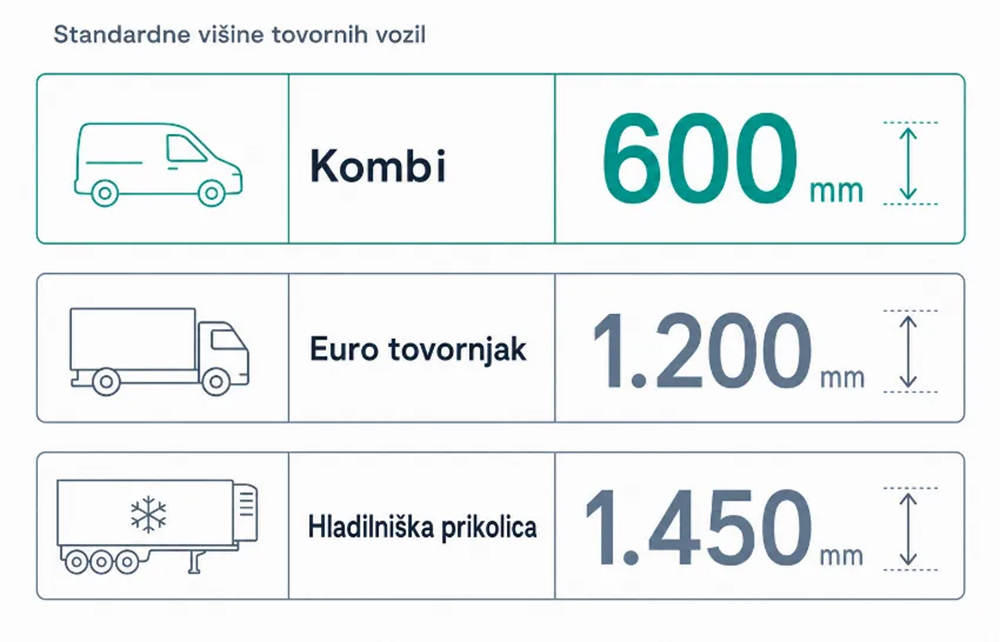

Standardne višine različnih vrst tovornih vozil

Za pravilno odločitev potrebujete referenčne točke. Spodnja tabela prikazuje standardizirane vrednosti, ki veljajo za evropski trg:





Tip tovornega vozila	Povprečna delovna višina (mm)
Lahko dostavno vozilo (kombi)	600 – 800
Standardni Euro tovornjak	1.200
Ladijski kontejner (20' in 40') na prikolici	1.350 – 1.400
Hladilna prikolica	1.400 – 1.450
Specialna nizkopodna prikolica (Mega)	950 – 1.050



Primerjava med nastavljivo višino in fiksno rampo

Fiksne betonske strukture so primerne le za monolitne vozne parke z enakimi vozili. Moderna logistika zahteva prilagodljivost. Hidravlično nastavljivi sistemi omogočajo premostitev spremenljivih višin. Mobilne naprave delujejo v širokem vertikalnem spektru, kar pomaga k dobi izkoriščenosti industrijskega dvorišča. Če uporabljate več različnih vozil, preberite več o mobilnih nakladalnih rampah  in njihovi tehnični izvedbi.

Naklon in natančen izračun delovne dolžine

Kot vzpona je najbolj kritičen element pri preprečevanju prevrnitve stroja. Prevelik naklon nakladalne rampe zmanjšuje oprijem pogonskih koles in uničuje povozne rešetke.

Maksimalni dovoljeni in priporočeni nakloni glede na stroj

Vse naprave niso zmožne premagati enakih vzponov. Evropski in slovenski standardi za nakladalno opremo (SIST) predpisujejo absolutni maksimum 30 % (16,5°).



Vrsta strojne opreme	Maksimalni priporočeni naklon (%)	Kot v stopinjah (°)
Ročni paletni viličar	5 % – 8 %	2,8° – 4,5°
Električni paletni viličar	10 %	5,7°
Čelni viličar (elektro/plin)	15 % – 20 %	8,5° – 11,3°
Gradbena mehanizacija (bagri na gosenicah)	30 %	16,5°



Formula za izračun pravilne dolžine rampe

Matematika za tem izračunom je preprosta in univerzalna. Uporabite osnovno formulo:

L = (H × 100) / A

Pri čemer 'L' predstavlja delovno dolžino rampe v metrih. 'H' je delovna višina (razlika med tlemi in kasonom) v metrih. 'A' predstavlja izbrani naklon v odstotkih. Ta izračun dolžine rampe zagotavlja, da nakup temelji na fizikalnih zakonitostih in ne na vizualni oceni.

Praktični primeri izračunov za različne situacije



• Nalaganje viličarja na standardni kamion: Višina kasona is 1,2 m. Viličar zmore 20 % naklon. Izračun: (1,2 × 100) / 20 = 6 metrov.
• Dostup ročnega paletnega vozička v kombi: Višina vozila je 0,7 m. Zahtevan blag naklon je 8 %. Izračun: (0,7 × 100) / 8 = 8,75 metrov.
• Nakladanje bagra na nizkopodno prikolico: Višina je 1,0 m. Bager obvlada 30 % naklon. Izračun: (1,0 × 100) / 30 = 3,3 metra.



Zakaj kratke rampe predstavljajo varnostno tveganje

Kupci pogosto iščejo najkrajše možne različice zaradi stiske s prostorom. To ni varno. Kratka naprava (rampa) ustvari preoster kot. Spodnji in zgornji prelomni kot postaneta prevelika, kar povzroči nasedanje šasije viličarja. O tem natančno poroča tudi Inšpektorat RS za delo — pravilnik o varnosti delovne opreme, ki sankcionira uporabo neustrezno dimenzioniranih nakladalnih sredstev.

Širina in nosilnost kot dodatna tehnična kriterija

Ko določite dolžinski profil, morate definirati prečno dimenzijo in nosilno moč profilov. Napaka tukaj povzroči upogibanje ali zlom konstrukcije med delom.

Minimalna širina voznega dela glede na razdaljo med kolesi

Notranja širina voznega pasu mora presegati najširšo točko stroja za vsaj 150 mm na vsaki strani. Standardne industrijske naprave zahtevajo širino okoli 2000 mm do 2200 mm. Stroži nadzor širine je obvezen pri napravah, ki vključujejo stranske ograje, saj te omejujejo manevriranje zadnjega kolesa pri viličarju.

Izračun nosilnosti in upoštevanje varnostnega faktorja

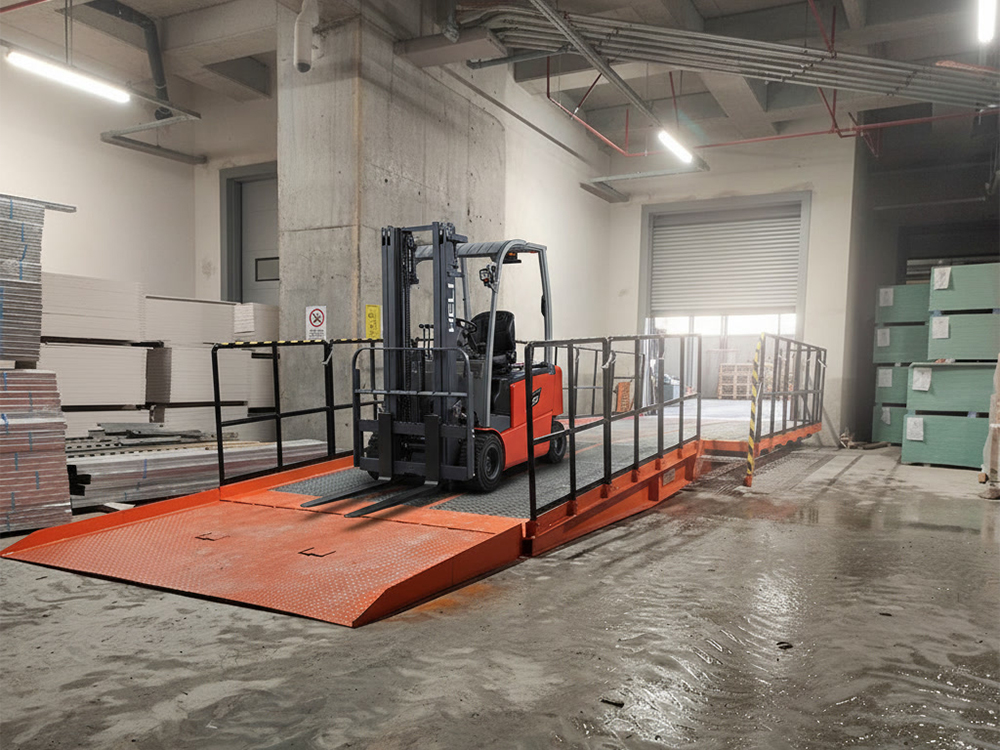

Skupna teža obremenitve vključuje težo praznega stroja, težo maksimalnega tovora na vilicah in težo samega operaterja. Dobljeni vsoti vedno prištejemo 25-odstotni varnostni faktor, ki kompenzira dinamične sile med zaviranjem in pospeševanjem na naklonu. [slika]Od blizu posneta pnevmatika viličarja na močni jekleni rešetki nakladalne rampe. Nosilnost in širina nakladalne površine morata biti zasnovani tako, da varno preneseta visoke točkovne obremenitve koles. To pravilo 25-odstotnega varnostnega faktorja velja v večini primerov, razen kadar manipulirate s trikolesnimi električnimi viličarji. Ti ustvarjajo izjemno visoko točkovno obremenitev točno na sredini vozne površine s svojim zadnjim kolesom, zato je tam zahtevana povsem drugačna statična zasnova in znatno višja rezerva nosilnosti oblike in materiala.

Vpliv teže viličarja na izbiro nosilnosti

Prazni stroji so izjemno težki zaradi masivnih protiuteži. Zmotno je misliti, da naprava z nosilnostjo 2,5 tone tehta 2,5 tone. Standardni plinski stroj z dvigom treh ton ima lastno maso preko 4.500 kilogramov. Skupna obremenitev na infrastrukturo pri polnem dvigu se tako približa vrednosti osem ton.

Katere dimenzije nakladalne rampe izbrati za vaše podjetje

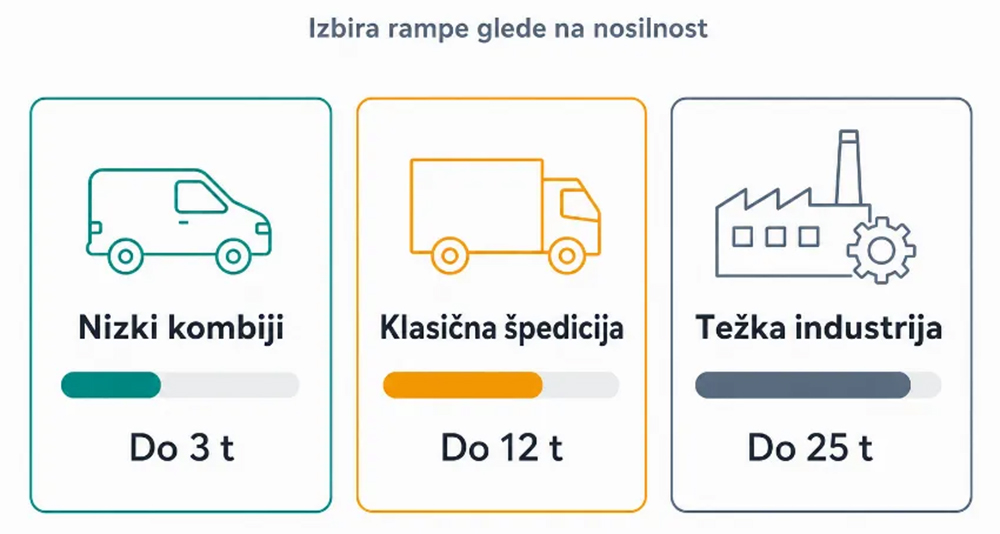

Pregled priporočenih modelov glede na vašo situacijo

Izberite rešitev glede na intenzivnost obratovanja in maso opreme:



Vaša specifična situacija	Kategorija nosilnosti	Priporočen model iz naše ponudbe
Nizki kombiji, paletni vozički, stiska s prostorom	Do 3.000 kg	LOW DOCK za nižje višine nakladanja
Klasična špedicija, zunanja uporaba, viličarji do 4t	6.000 kg – 12.000 kg	osnovni model PRIME-XS
Intenziven logistični center, hitri pretovor	7.000 kg – 12.000 kg	model PYR z dolžino 10,5 m
Težka industrija, gradbeni stroji, lesna industrija	15.000 kg – 25.000 kg	težkotonažni model PYR-KING



Nakladalna rampa PYR-TW

nosilnost 6, 8, 10, 12, 15, 20, 25

Nakladalna rampa PYR-PTW

nosilnost 6, 8, 10

Nakladalna rampa PYR

nosilnost 6, 8, 10, 12, 15, 20, 25

Nakladalne rampe in platforme po meri

nosilnost od 6 do 25

Nakladalna rampa PYR-WH

nosilnost 6, 8, 10, 12, 15, 20, 25

Nakladalna rampa LOW DOCK

nosilnost 6, 8, 10, 12, 15, 20, 25



Modularne rešitve za prilagajanje specifičnim potrebam

Če imate specifično dvorišče z neravnim terenom ali potrebujete L-postavitev sistema, monolitne strukture ne zadostujejo. V takih primerih je idealna modularna rampa FORMATION za različne višine. Omogoča sestavljanje različnih naklonskih in vodoravnih segmentov v enotno varno nakladalno površino.

Strokovno svetovanje pri izbiri ustrezne opreme

Samostojen izračun dolžine rampe je osnova, a pri kompleksnih postavitvah so detajli ključni. Vsako dvorišče zahteva analizo radija obračanja stroja pred uvozom. Nudimo celostno podporo in strokovno svetovanje glede dimenzij na vaši lokaciji.

Povzetek ključnih informacij

Uspešna zasnova pretovarjalne infrastrukture v letu 2026 temelji na treh stebrih. Višina priklopnega vozila diktira začetno točko. Naklon, ki nikoli ne sme preseči 16,5°, varuje vašo mehanizacijo pred okvarami in osebje pred nesrečami. Dolžino nato natančno pridobimo z matematičnim izračunom. Z uskladitvijo teh dejavnikov boste izbrali napravo, ki omogoča visoko produktivnost brez operativnih zastojev.

Pogosta vprašanja o varnem nakladanju tovora

Kakšen je maksimalni naklon po evropskih standardih?

Standard EN 13241 in smernice določajo, da absolutni maksimalni naklon nakladalne rampe znaša 30 % oziroma 16,5 stopinj. To vrednost uporabljamo zgolj za goseničarje in težko opremo z visokim odmikom od tal, medtem ko imajo skladiščni stroji precej nižje dovoljene vrednosti.

Kako preverim pravilne dimenzije nakladalne rampe pred nakupom?

Najprej natančno izmerite višino kasonov najvišjih vozil, ki prihajajo na dvorišče. Nato preverite maksimalni dovoljeni vzpon vašega najšibkejšega stroja. Vrednosti vstavite v formulo L = H × 100 / A in preverite, ali imate na dvorišču na voljo toliko prostora v ravni liniji.

Kakšna je minimalna širina za varno vožnjo z viličarjem?

Če upoštevamo EU-OSHA smernice za varno delo z dvižno opremo, mora širina vozne površine presegati najširši del vašega stroja ali tovora za vsaj 30 centimetrov (15 cm na vsaki strani). Za standardne postopke se priporoča širina nad 2.000 milimetrov.

Koliko prostora potrebujem pred in za rampo?

Pred začetkom naklona potrebujete čisto površino, ki je vsaj enaka dolžini vašega viličarja skupaj z najdaljšim tovorom. To omogoča stroju, da se popolnoma poravna pred začetkom vzpona, kar preprečuje nevarne bočne zdrse po klančini.
